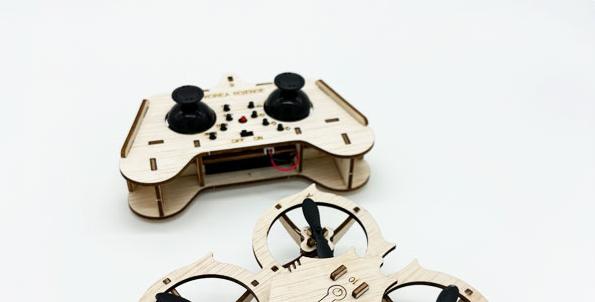

KSD300 조립드론 조종기 만들기

[준비하기]

코리아 사이언스의 KSD300 조립드론은 조립영상을 제공하고 있습니다.

상품 포장에 부착된 스티커의 QR코드를 스마트폰 카메라로 스캔하여 영상을 확인해주세요.

드론 본체와 조종기로 나누어 조립을 진행할 예정입니다.

이번 시간에는 조종기를 조립합니다.

KSD 조립드론 조종기 조립영상 바로가기

부품과 준비물을 확인합니다.

부품이 재단되어 있는 우드 패널과 메인보드, 레버 두 개, 배터리 홀더, 목공풀 등이 필요합니다.

※ 각 부품에는 1부터 숫자가 적혀 있습니다. 순서대로 하나씩 떼어내어 조립을 시작합니다.

※ 부품에 표시된 ^ 방향이 위로 향하도록 하여 조립합니다.

※ 목공풀은 얇게 바르고, 접착한 부위가 마르도록 잠시 기다립니다.

[조립하기]

​

#1~3. 각 부품이 조립되는 부위에 목공풀을 발라 줍니다.

목공풀은 얇게 바르고, 접착된 부위가 마르도록 잠시 기다려줍니다.

​#4~5. 5번 부품의 작은 홈에 4번 부품을 끼워줍니다.

#6. 조종기 하판에 6번 부품을 조립하고 위에서 조립한 5번 부품을 조립합니다.​

​

#7. 6번 부품의 아래 홈에 7번 부품을 끼워 얹어줍니다.

​6번 부품의 윗부분 홈에 메인보드를 끼워 7번 부품위에 얹습니다.

​#8. 1번 바닥의 아랫 부분 홈에 8번 부품을 끼워 조립합니다.

8번 부품의 홈에는 메인보드를 끼워 고정시킵니다.

조종기 레버를 조종기에 끼울 차례입니다.

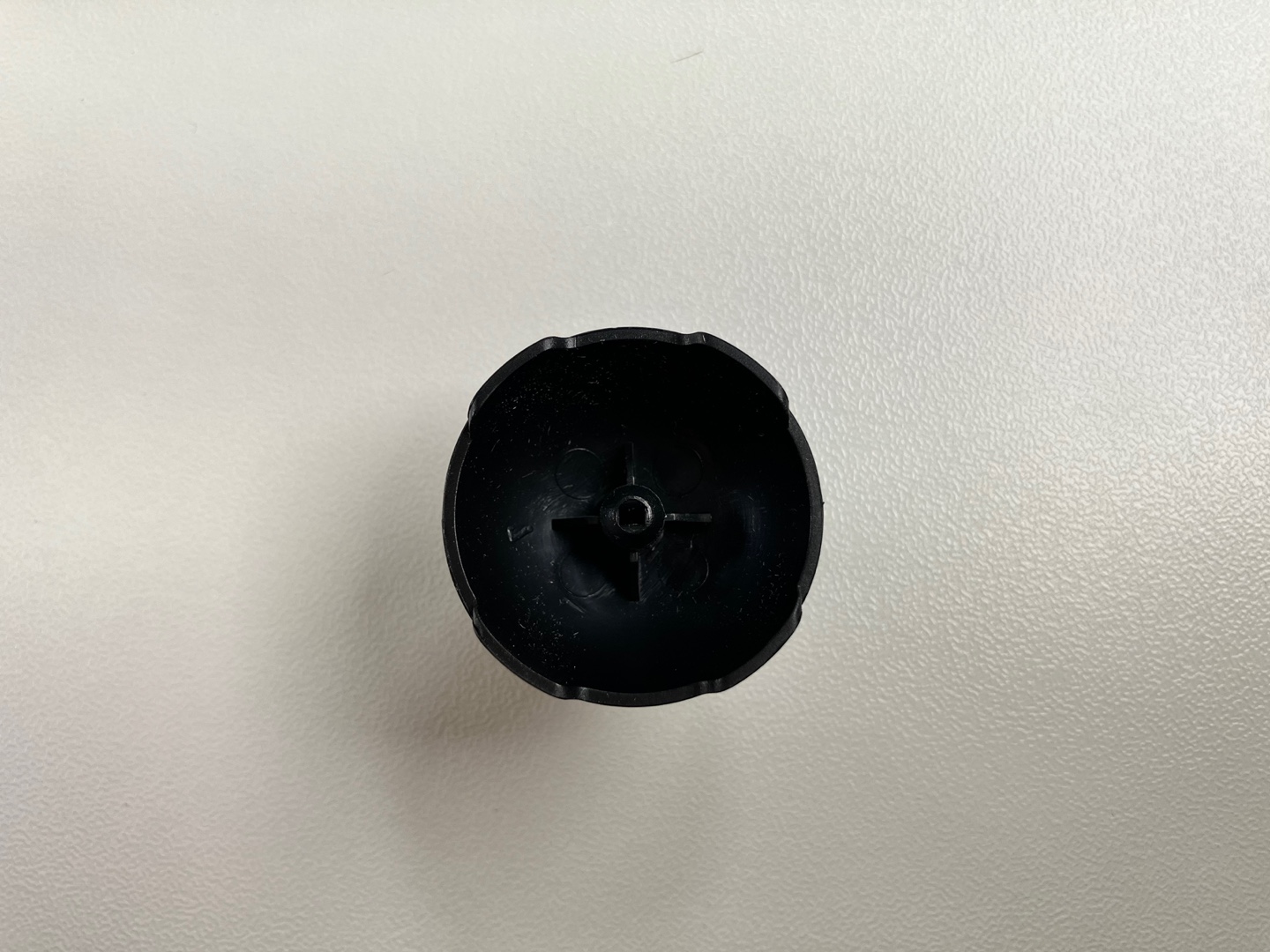

조종기 레버를 뒤집어 보면 가운데 구멍이 있고,

구멍을 자세히 보면 한쪽으로 긴 직사각형 모양입니다.

메인보드의 조종기 레버 역시 한 쪽으로 긴 직사각형 모양이니

서로 뱡향을 맞추어 끼워줍니다.

#9. 레버를 끼운 후에는 조종기 상판을 끼워줍니다.

양쪽 레버와 여러 버튼들을 상판 구멍에 잘 맞춰 끼워줍니다.

모든 구멍에 부품이 꼭 맞는지 확인합니다.

​

조종기 상하판 조립을 마친 후 단면입니다.

​

조종기를 뒤집어 배터리 홀더를 끼워줄 차례입니다.

배터리 홀더의 케이블을 조종기 왼쪽 아래에 있는 홈으로 넣어 빼냅니다.

배터리 홀더 케이블을 메인보드의 포트에 꽂습니다.

​배터리를 끼우고 조종기의 전원을 켜면 '삑' 하는 소리와 함께 빨강 램프에 불이 들어옵니다.

조립 성공!

다음 시간에는 드론을 만들어 날릴 차례입니다!
