[준비하기]

코리아사이언스의 RC 달탐사 로봇 코리는 조립영상을 제공하고 있습니다.

상품 포장에 부착된 스티커의 QR코드를 스마트폰 카메라로 스캔하거나

아래의 바로가기를 클릭하여 영상을 확인해주세요.

RC 달탐사 로봇 조종기 조립영상 바로가기

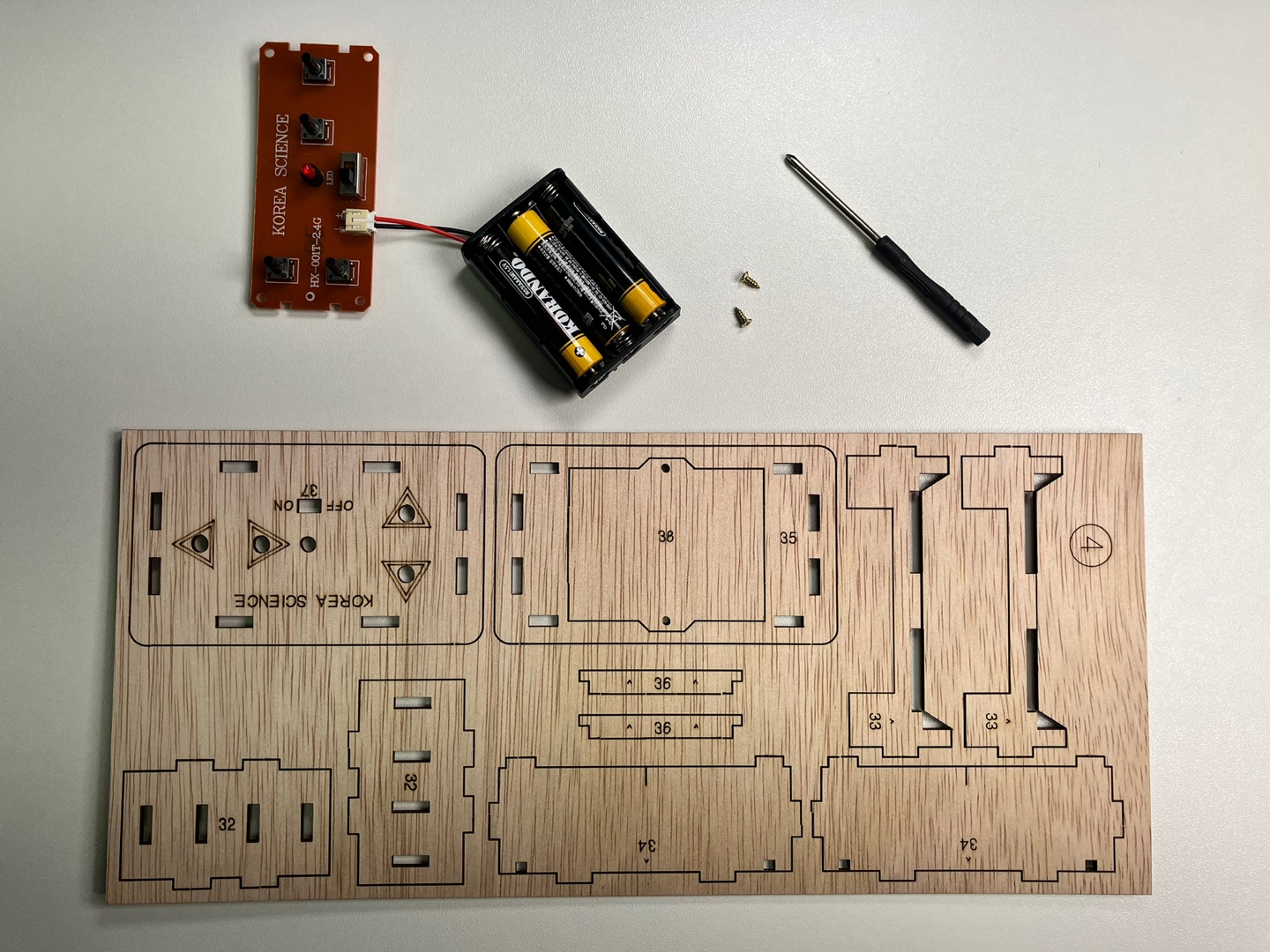

부품과 준비물을 확인합니다.

※ 우드 패널의 각 부품에는 1부터 숫자가 적혀 있습니다. 순서대로 떼어내어 조립을 시작합니다.

※ 부품에 적힌 좌 · 우 방향을 확인하여 조립합니다.

※ 부품에 표시된 ^ 방향이 위로 향하도록 하여 조립합니다.

※ 각 부품의 접착 부위에 목공풀을 얇게 바르고, 접착한 부위가 마르도록 잠시 기다립니다.

[조립하기]

#32~24. 32번(옆면) 부품의 안 쪽 구멍 두 개에 33번 부품 두 개를 조립합니다.

바깥쪽 구멍 두 개에는 34번 부품을 조립합니다. 미리 패널에 목공풀을 발라 조립합니다.

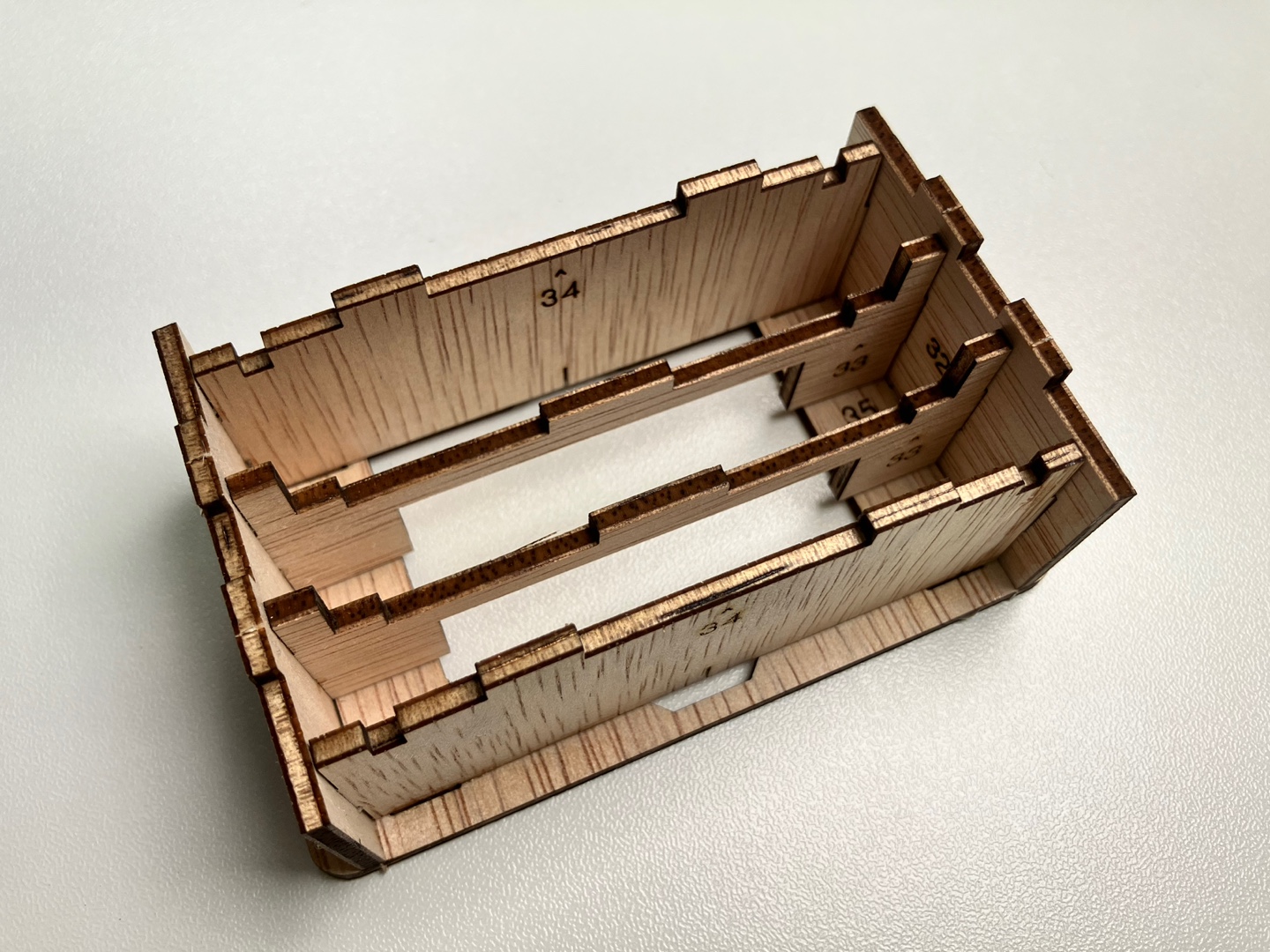

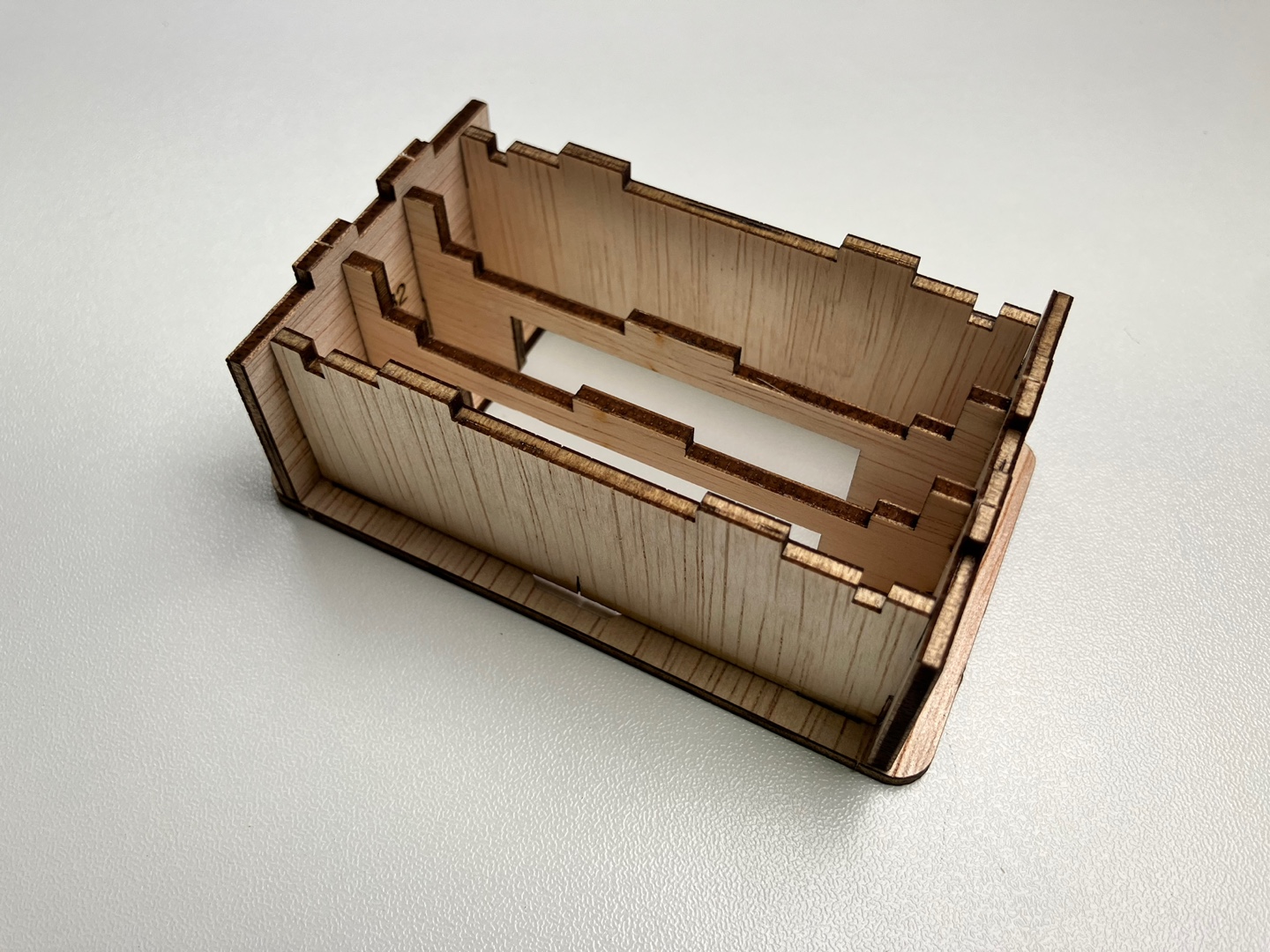

#35. 방금 조립한 부품을 35번(바닥면) 부품에 조립합니다.

나머지 32번(옆면) 부품을 조립합니다.

이 때 32번 부품을 35번 부품에 세게 밀어 넣은 후 33번, 34번 부품을 끼워줍니다.

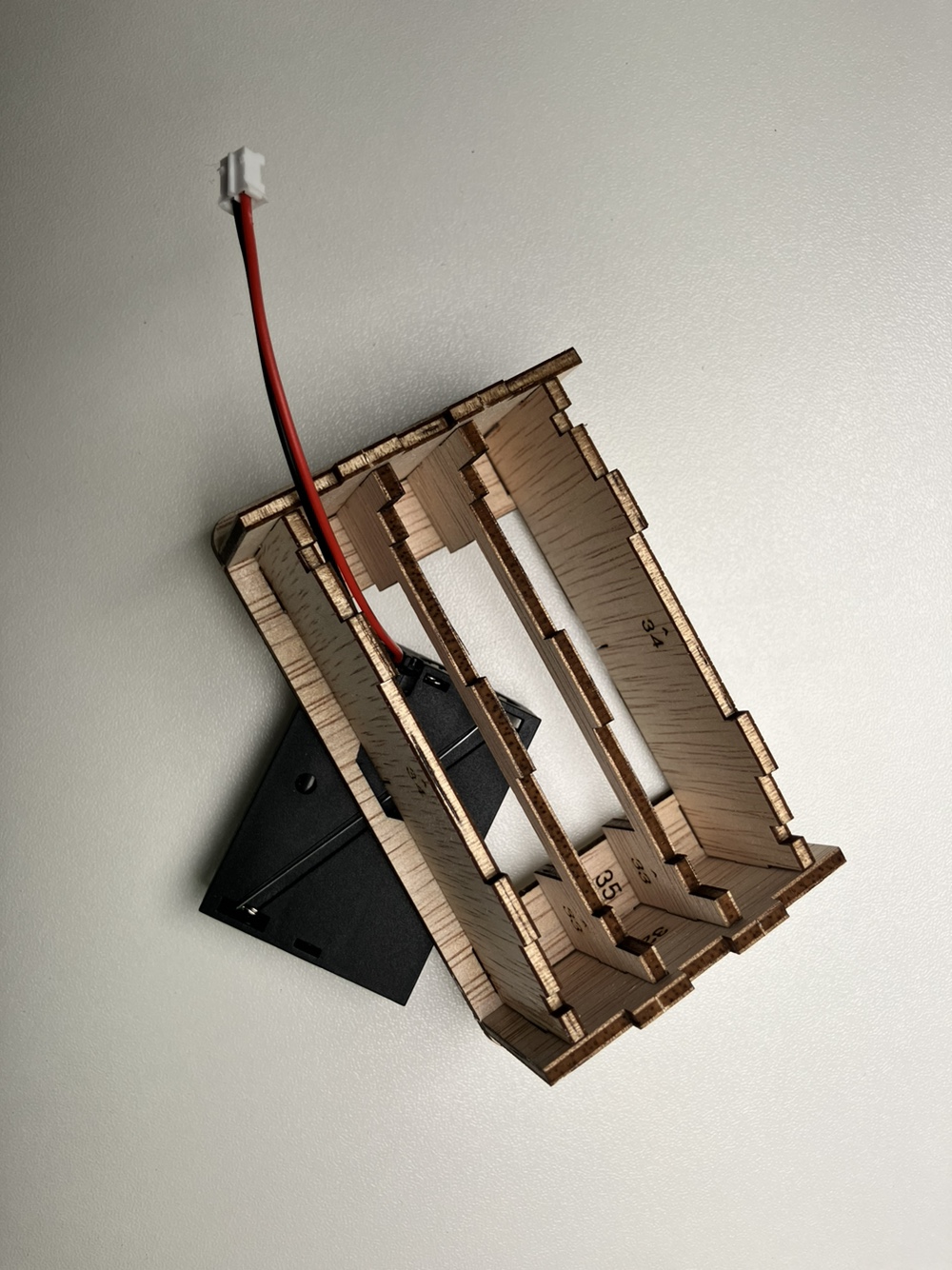

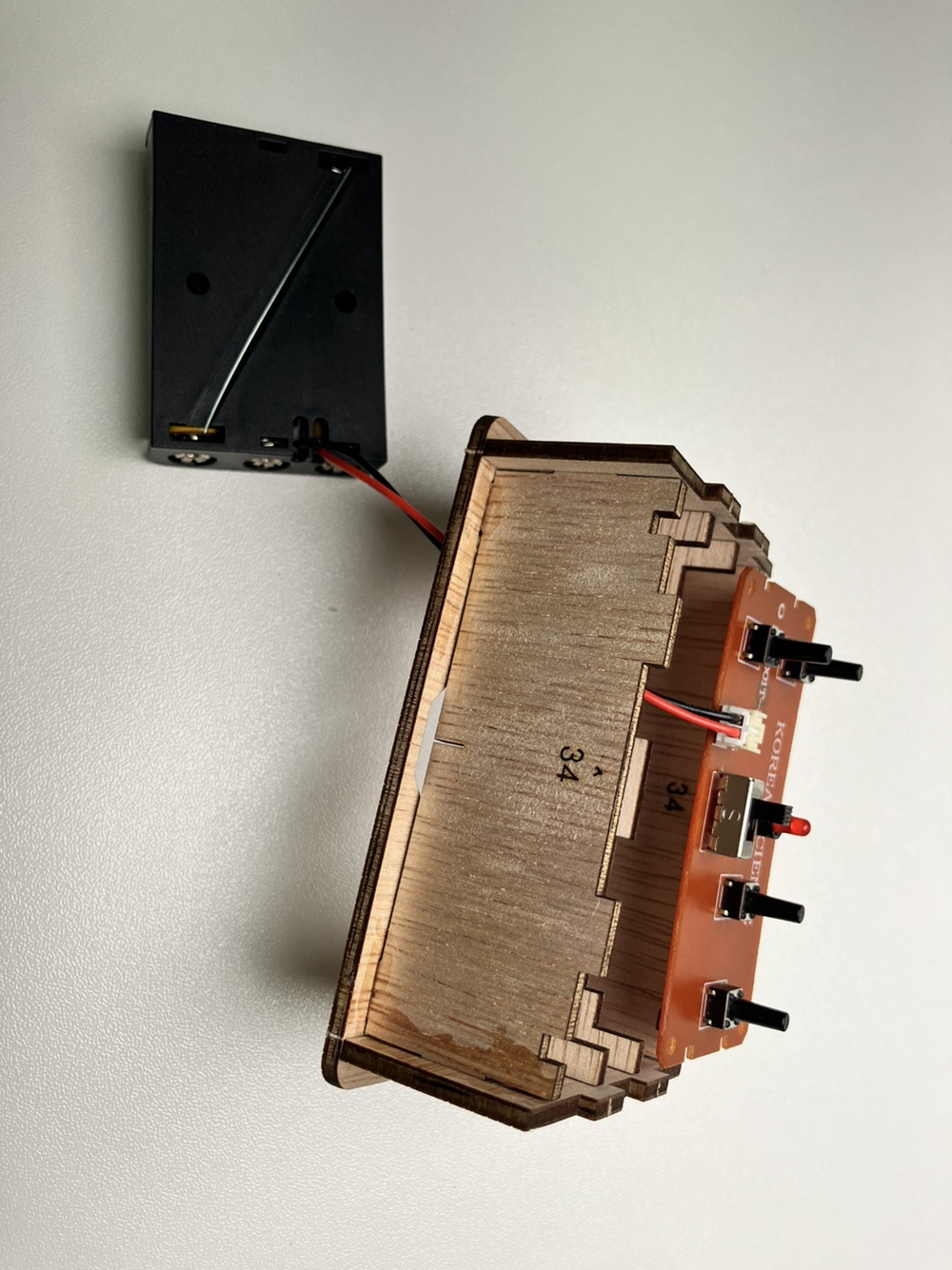

배터리 홀더의 케이블을 방금 조립한 조종기의 아래쪽에서 위로 통과시켜 줍니다.

이 때 조종기의 가운데 구멍이 아닌 가장자리로 케이블이 통과하도록 합니다.

조종기를 통과한 케이블은 메인보드에 연결합니다.

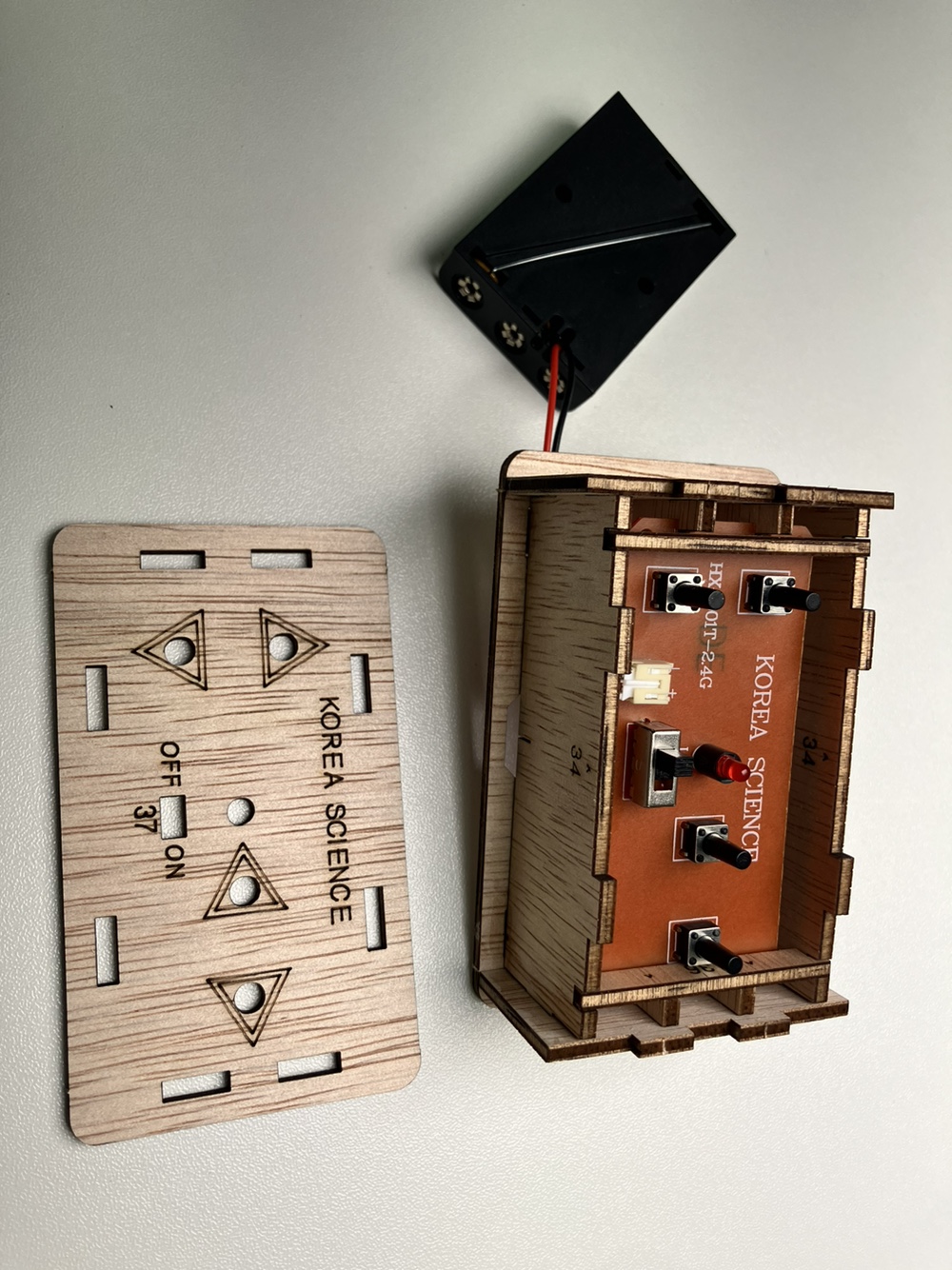

​메인보드를 조종기 내부에 넣어 홈을 맞추어 끼워줍니다.

배터리 홀더는 끼우지 않고 둡니다.

#36. 36번 부품 두개를 조종기 34번 부품의 가장가리에 있는 홈에 끼워

메인보드를 고정시킵니다.

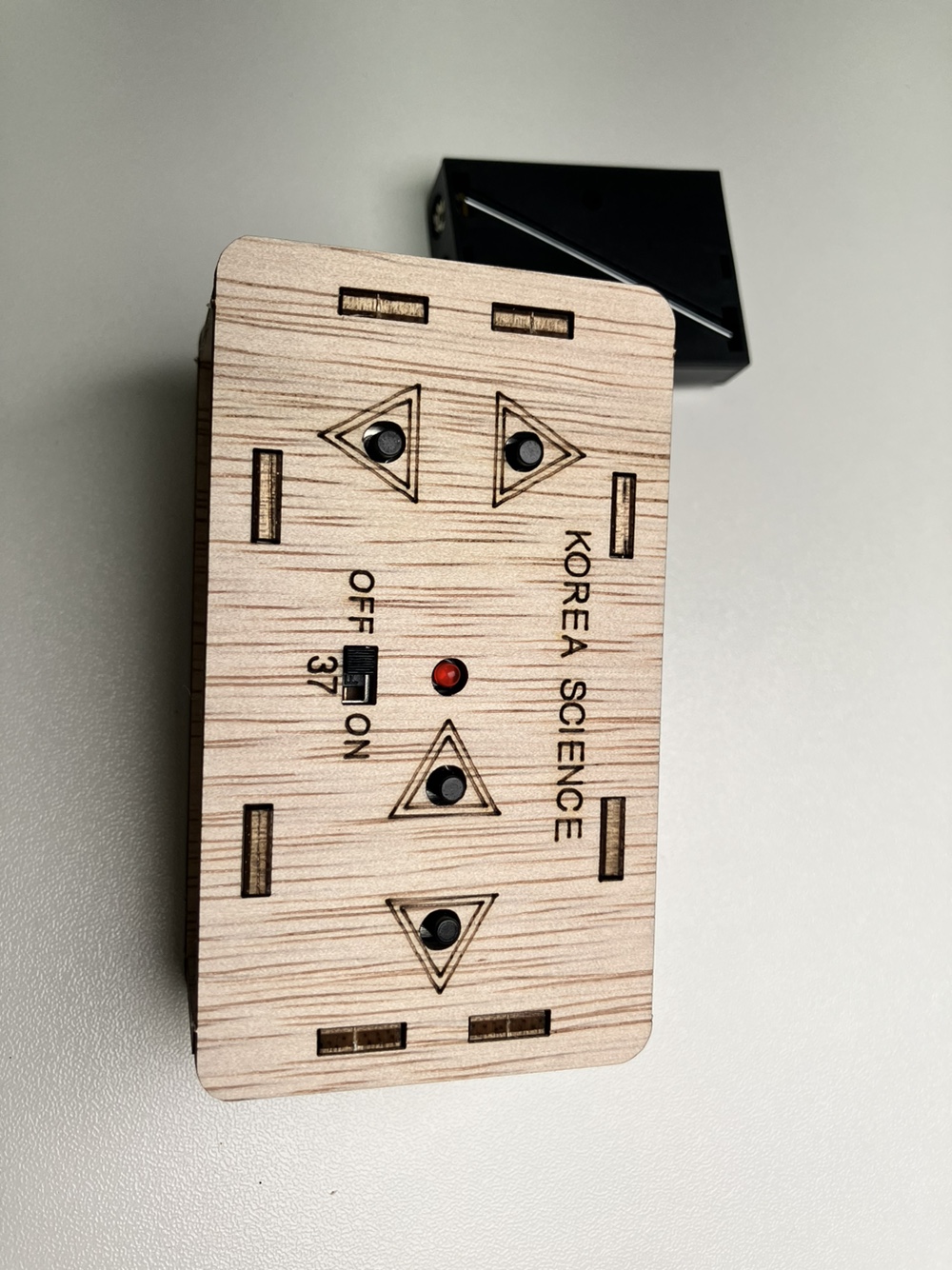

37번 부품을 조종기 윗면에 덮어줍니다.

스위치와 레버의 위치를 확인하여 조립합니다.

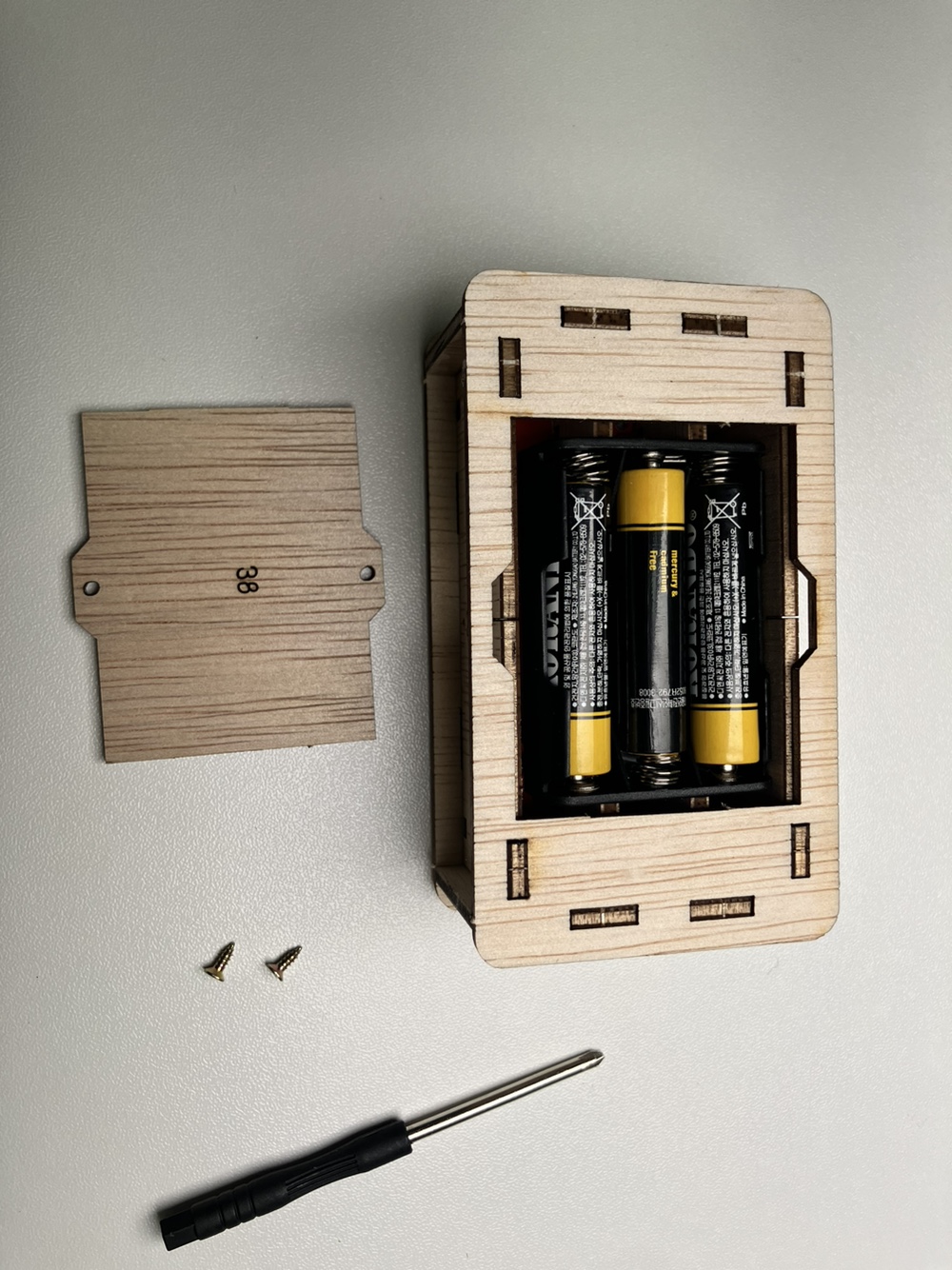

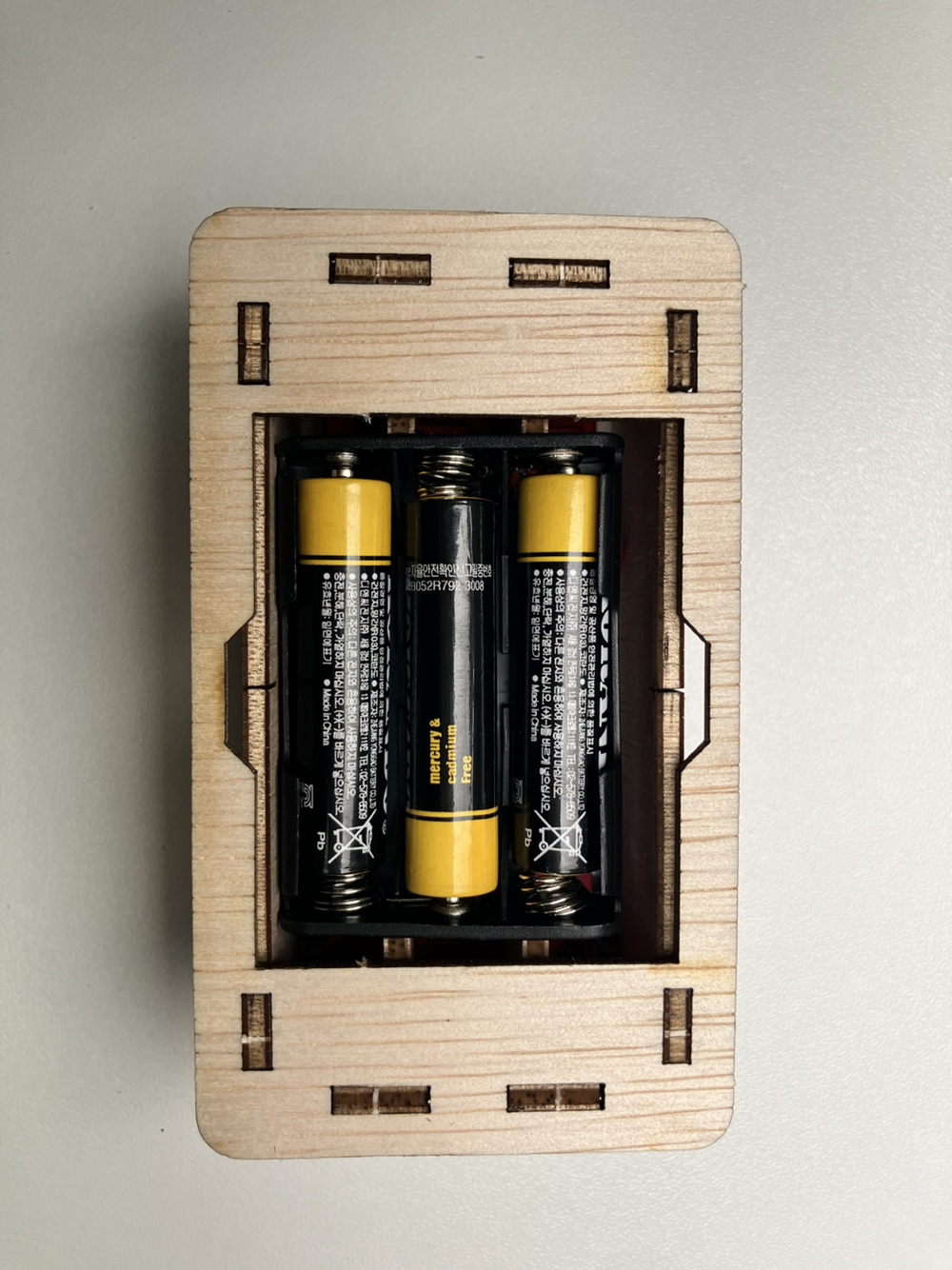

배터리 홀더를 조종기 안에 넣고 배터리를 끼웁니다.

​

조종기 스위치 전원을 켜 램프에 불이 들어오는지 확인합니다.

​

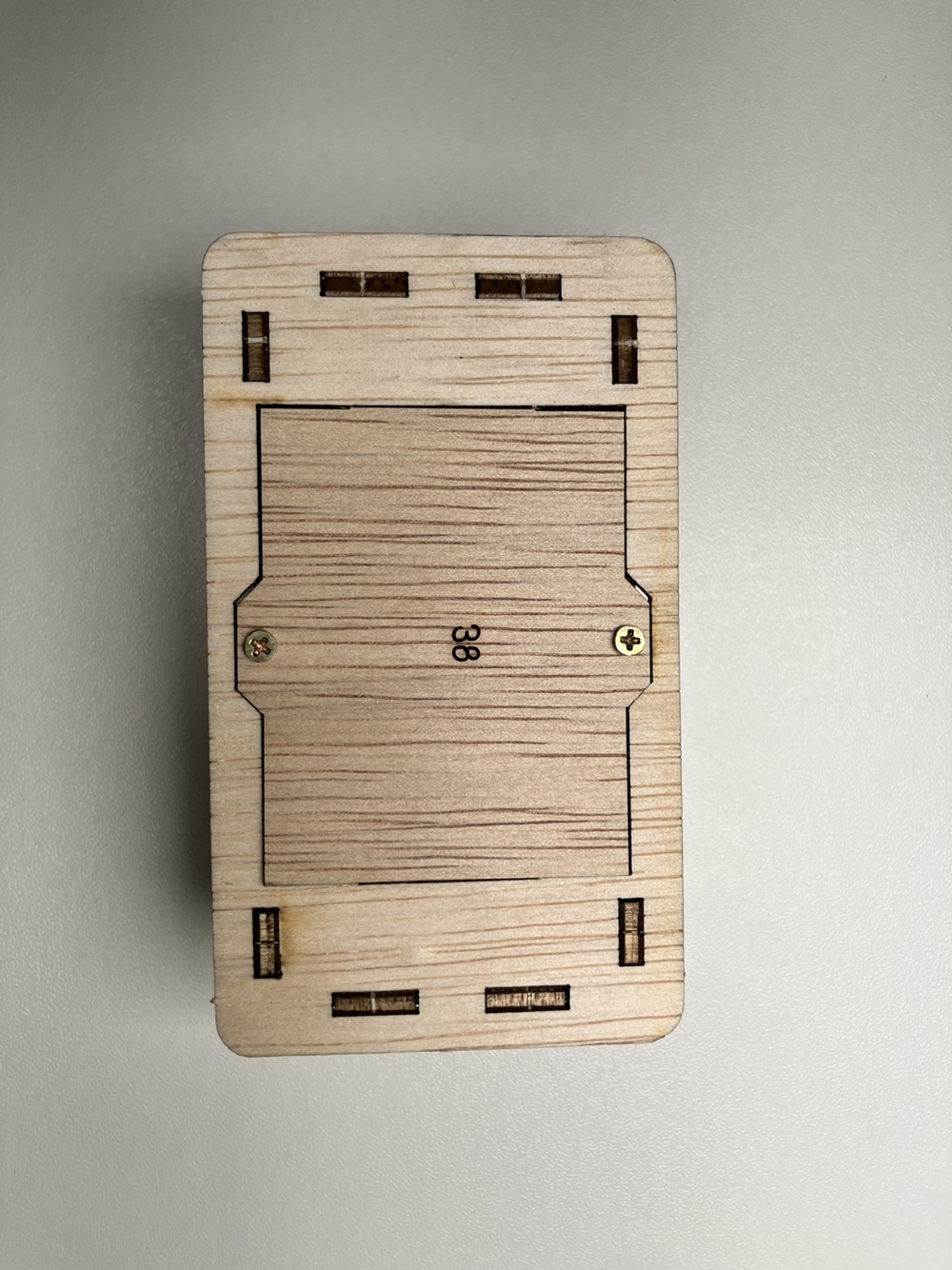

38번 부품을 조종기 아랫면에 끼우고 나사로 고정합니다.

​

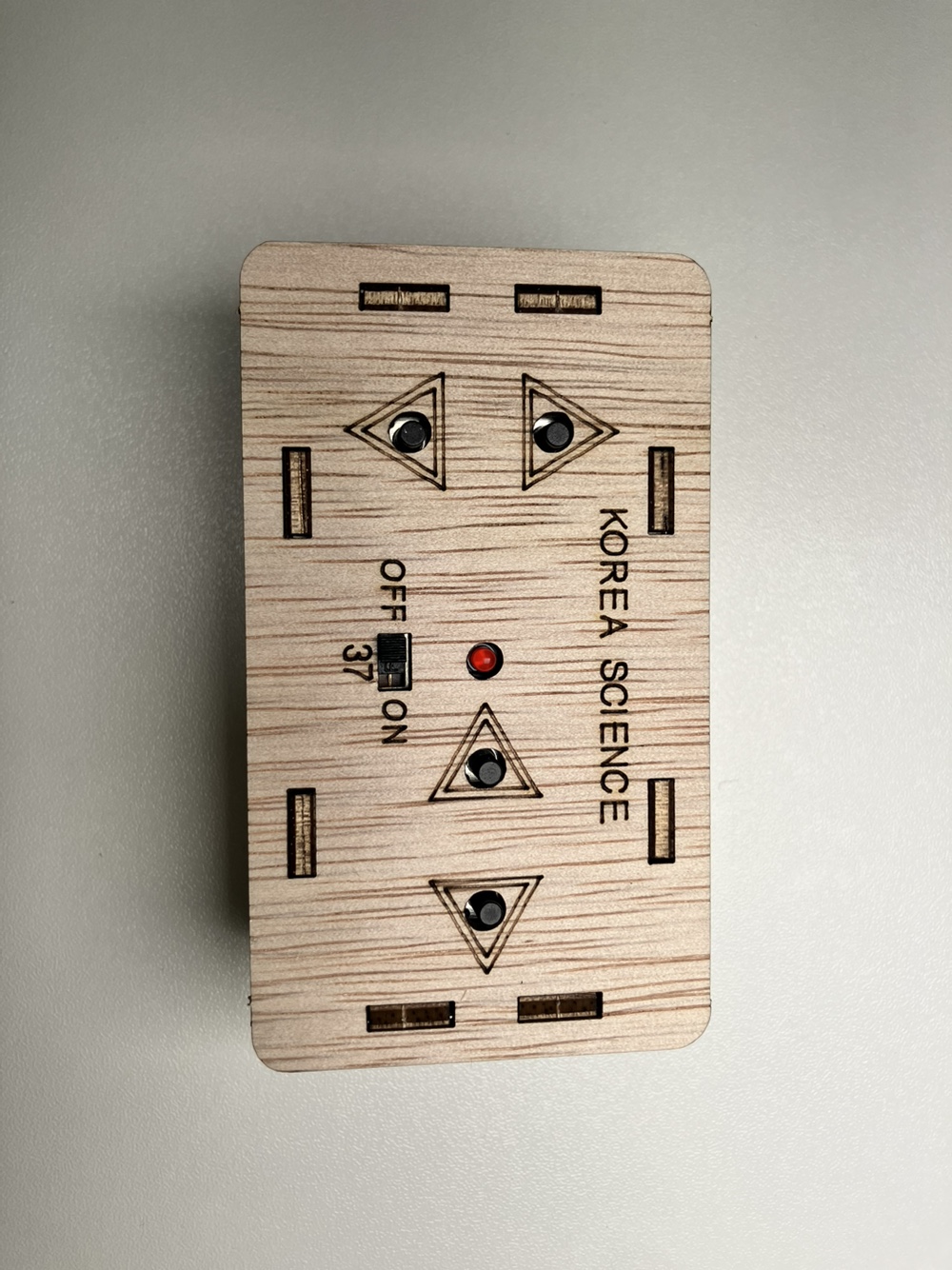

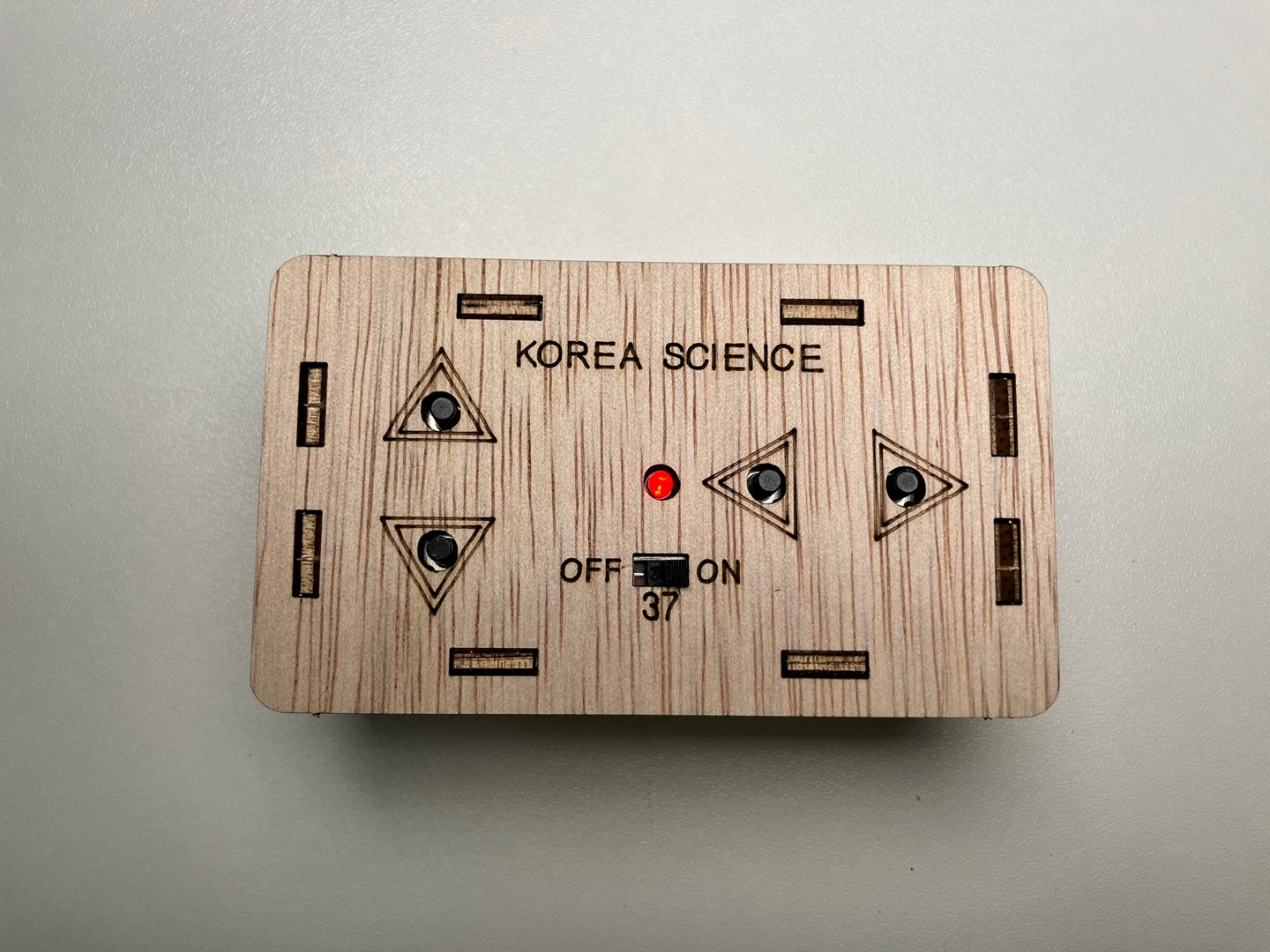

조종기 완성!

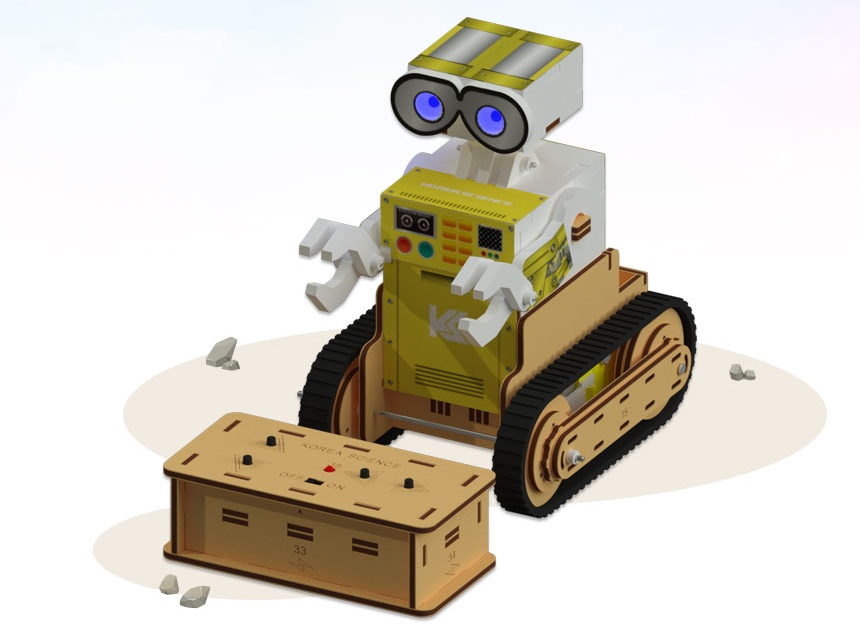

이제 로봇 코리와 함께 달탐사를 떠날 시간입니다!
